正仁水泥聚苯模壳格构式混凝土保温结构一体化墙体建筑墙体展示

采用水泥聚苯模壳格构式混凝土保温结构一体化墙体作为承重和围护结构，不需另行采取保温措施，就可满足现行建筑节能设计标准，实现保温与结构一体化的建筑。简称为格构式混凝土墙体建筑。

模壳对接

自密实混凝土

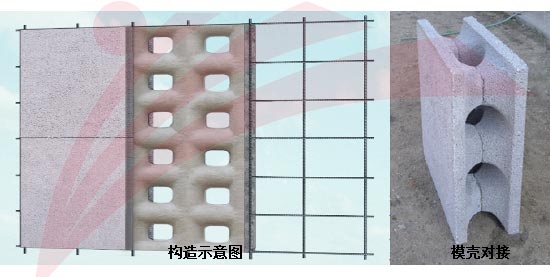

模壳保温结构一体化墙体示意图

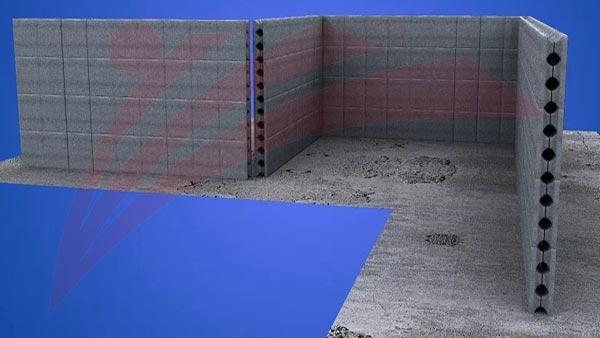

模壳对接组成墙体对接实图

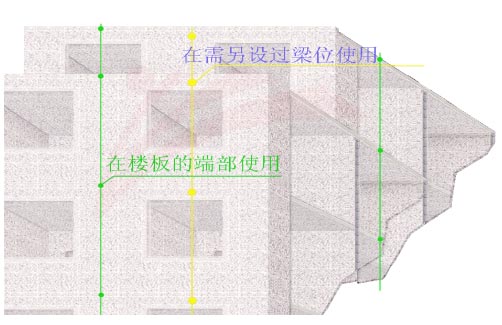

端部槽型模壳使用方法

模壳对接图

由工厂生产的水泥聚苯模壳砌块在施工现场组砌成带空腔的墙体模壳，在空腔内部浇筑配筋的格构式混凝土骨架，组合构成非承重或承重的保温隔热墙体，简称为格构式混凝土墙体，其具体构造下

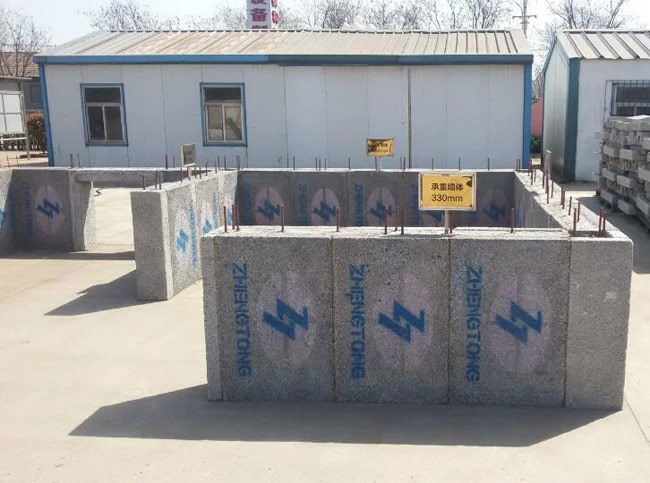

330mm承重墙体结构实图，该墙体达到建筑节能75%以上的节能设计要求

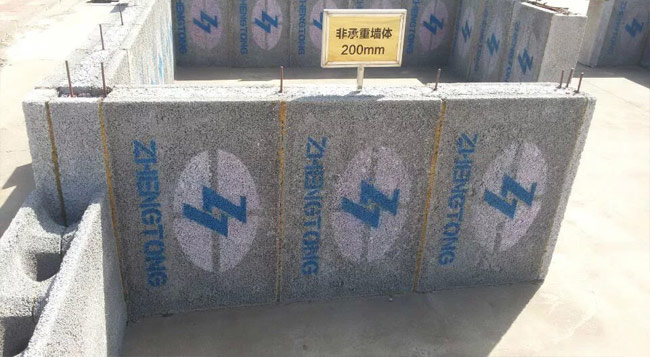

非承重200mm墙体结构实图

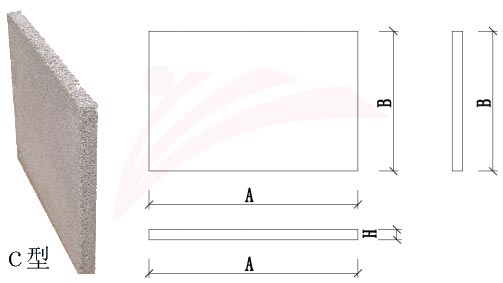

由膨胀聚苯颗粒、水泥、粉煤灰、水、高分子聚合物等材料，在工厂生产线拌合后，按规格尺寸模压成型，并经适当养护而制成的，能充当格构式混凝土骨架的模板，并具有保温隔热作用的砌块制品。也称作格构式混凝土保温模壳砌块，简称为模壳砌块或模壳。模壳分为标准型模壳、端部槽型模壳、平板型模壳三种。

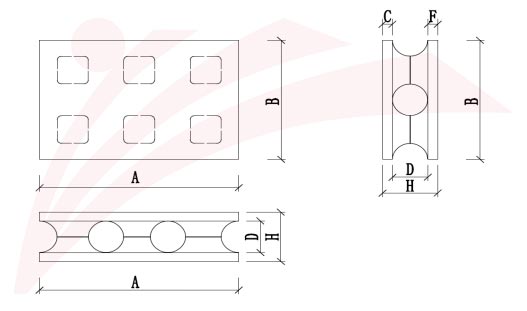

1 标准型模壳：模壳内有垂直水平交叉的圆柱形空腔，根据外壁壳体厚度的不同，以适应不同节能墙体的要求。主要用于组砌不同厚度的内、外保温墙体；可用于承重或非承重墙体的模壳示意图及尺寸见图

壳体长度A	壳体宽度B	芯孔直径D	壳体内壁厚C	壳体外壁厚F	壳体总厚度H
900,600	600,300	160	45	45	250
			45	75	280
			75	75	310
			75	95	330
			95	95	350

标准型模壳（承重或非承重墙体）尺寸单位：mm

壳体长度A	壳体宽度B	芯孔直径D	壳体内壁厚C	壳体外壁厚F	壳体总厚度H
900/600	600/300	110 （110/160的椭圆）	45	45	200
			45	75	230
			75	75	260
			75	95	280
			95	95	300

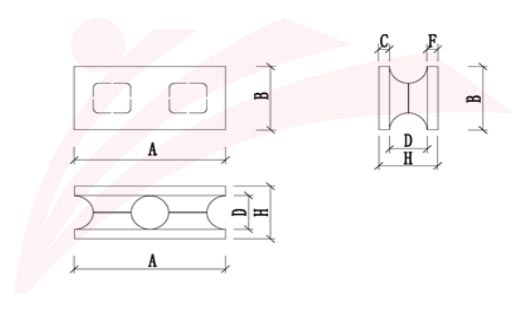

标准型模壳（非承重墙体）尺寸单位：mm

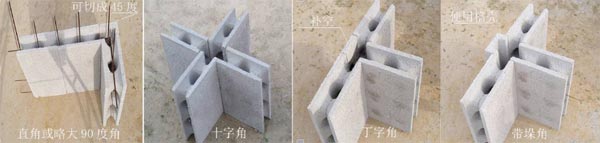

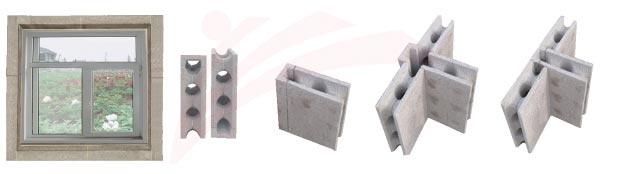

主体模壳在拐角处的摆放样式

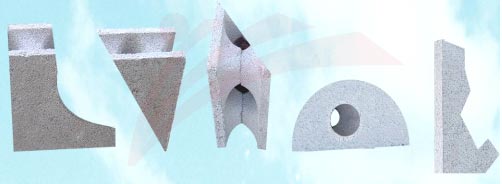

用直形和弧形锯切成各种形状

端部槽型模壳示意图

壳体长度A	壳体宽度B	芯孔直径D	壳体内壁厚C	壳体外壁厚F	壳体侧壁厚T	壳体厚度H
125（100）	900，600	160（110）	45	45	45	250(200)
			45	75	45	280(230)
			75	75	45	310(260)
			95	75	45	330(280)
			95	95	45	350(300)
注：选择端部槽型模壳尺寸时应与标准模壳尺寸对应,括号内为非承重墙体模壳砌块尺寸。单位：mm
